VTech - MediView

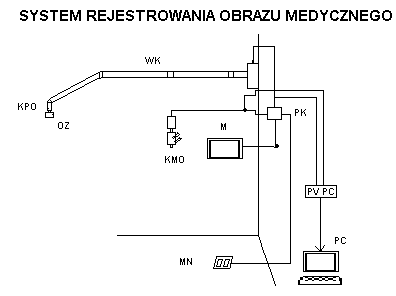

SYSTEM REJESTROWANIA OBRAZU PAL

LEGENDA   PK - przełączniki kamer M - monitor MN - manipulator nożny WK - wieszadło kamery KPO - kamera pola operacyjnego OZ - obiektyw zoom KMO - kamera mikroskopu operacyjnego

ZASTOSOWANIE:

VTech jest uniwersalnym systemem wizualizacji i archiwizacji obrazów przydatnym do:

• zabiegów operacyjnych
• laparoskopii
• bronchoskopii
• gastroskopii
• fibroskopii
• pracowni USG
• pracowni RTG
• laboratoriów
• ośrodków naukowych
• ośrodków badawczo - rozwojowych

IDEA DZIAŁANIA:

• system VTech umożliwia digitalizację i archiwizację na twardym dysku obrazów, których źródłem są urządzenia pracujące w systemie PAL i generujące sygnał composit video.
• sterowanie podstawowymi funkcjami systemu może odbywać się za pomocą manipulatorów nożnych lub ręcznych, co umożliwia lekarzowi obsługę systemu podczas wykonywania zabiegu, bez konieczności korzystania z klawiatury komputera.
• system VTech obsługuje równocześnie obraz z 4 źródeł.
• program VTech stanowiący integralną część systemu umożliwia analizę uzyskanych obrazów pod względem rozmiarów, kąta rozwarcia prostych oraz pola powierzchni interesujących nas obiektów

ELEMENTY SYSTEMU VTech:

wersja 1

do współpracy z laparoskopem, bronchoskopem, gastroskopem, fibroskopem, kamerą mikroskopową, USG, RTG:

• komputer PC klasy Pentium
• przełącznik sygnału video
• manipulator nożny
• program VTech

wersja 2

do obserwacji i rejestracji pola operacyjnego:

• wyposażenie wchodzące w skład wersji 1
• kamera (typ w zależności od wymagań użytkownika i warunków eksploatacyjnych)
• wieszadło kamery
• sterownik kamery (opcja)
• wzmacniacz sygnału video (opcja)

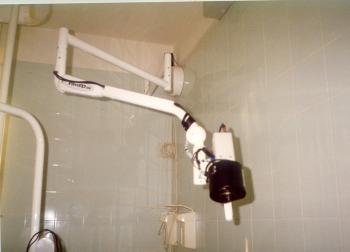

WIESZADŁO ŚCIENNE

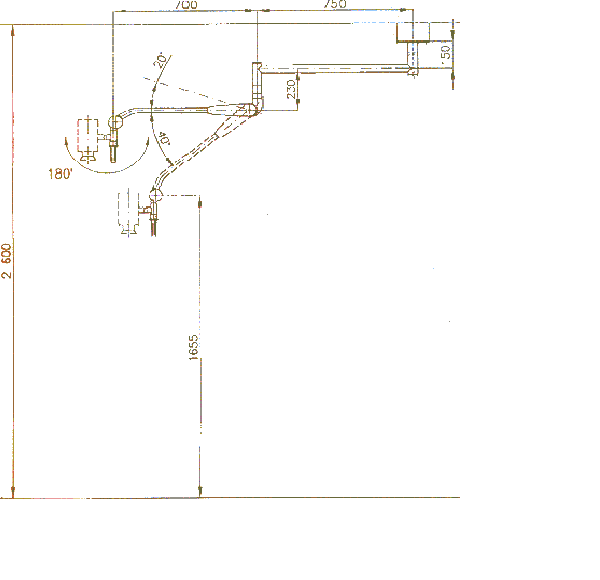

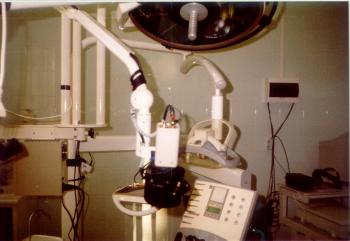

WIESZADŁO SUFITOWE

VTech PRACUJE W NASTĘPUJĄCYCH MIEJSCACH:

• październik 1998
  Szpital Akademii Medycznej w Warszawie, laryngologia, obrazy z kamer endoskopowych
• marzec 2000
  Szpital Górniczy nr. 5 w Sosnowcu. , neurochirurgia, obrazy z kamer pola operacyjnego i mikroskopu
• maj 2000
  Centralny Szpital Kliniczny Wojskowej Akademii Medycznej w Warszawie, rejestracja obrazu z kamery bronchoskopowej
• czerwiec 2000
  Instytut Włókiennictwa w Łodzi, rejestracja obrazów z kamery mikroskopowej
• lipiec 2000
  Wojskowa Akademia Techniczna w Warszawie, Laboratorium Materiałów Pędnych i Smarów, rejestracja obrazów z kamery mikroskopowej
• październik 2000
  Instytut Techniczny Wojsk Lotniczych w Warszawie, rejestracja obrazów z kamery mikroskopowej

Miniaturowa kamera
z wbudowanym cyfrowym rejestratorem obrazu

Proponujemy Państwu miniaturową kamerą z wbudowanym rejestratorem cyfrowym, jako ekwiwalent typowych zestawów do rejestracji obrazu. Obraz jest zapisywany na nowoczesnym półprzewodnikowym nośniku. Cena takiej kamery stanowi zaledwie ułamek ceny zestawu: klasyczna kamera CCTV + magnetowid poklatkowy. Zastosowanie nowego typu nośnika pozwala na drastyczne zmniejszenie rozmiarów urządzenia. Znaczne ograniczenie pobieranego prądu pozwala nawet na wielogodzinną pracę przy zasilaniu z małej baterii. Urządzenie jest trwałe i niezawodne ponieważ nie zawiera żadnych elementów ruchomych. Dzięki temu może być zamontowane nawet w miejscach narażonych na wstrząsy np. samochodach, tramwajach, pociągach itp. Zastosowany przetwornik obrazu o dużej czułości pozwala na poprawną pracę zarówno w pełnym słońcu jak i w warunkach złego oświetlenia.

W klasycznych systemach stosowane są rejestratory zapisujące obraz na kasetę VHS lub twardy dysk. Oba te nośniki mają liczne wady. Są duże i bardzo wrażliwe na wstrząsy. Trudno je ukryć i umożliwiają pracę jedynie w wąskim zakresie temperatur. Pobierają dużo prądu i nie mogą być zasilane z baterii. Elementy składowe są połączone wieloma kablami, a co za tym idzie są widoczne i podatne na zniszczenia. Nasza kamera nie ma tych wad. Jest bardzo mała, niezwykle łatwo ją ukryć. Nie generuje promieniowania elektromagnetycznego jak ma to miejsce w kamerach bezprzewodowych. Co uniemożliwia jej wykrycie przy pomocy stosunkowo łatwo dostępnego skanera.

Naszą kamerę może zastosować nawet zupełny laik. Wystarczy ją jedynie umieścić w wybranym miejscu i włączyć zasilanie. Odczyt zapisanych zdjęć jest równie prosty. Wystarczy wyjść kartę SD/MMC z kamery i włożyć ją w odpowiednie gniazdo w PC. Wiele współczesnych komputerów ma już fabrycznie zamontowany czytnik kart SD/MMC. Dostępne są również stosunkowo tanie zewnętrzne czytniki podłączane przez USB.

Parametry techniczne
• Wymiary: bez karty MMC/SD 32x59x12 mm (z obiektywem pin-hole)
• Złącze AK350 (6 - pin) do podłączenia przewodów
• Obsługa kart SD i MMC (od 32MB w górę)
• Maksymalna prędkość zapisu obrazu około1 zdjęcie/sek.
• Rozdzielczość obrazu: czarno-biały, 320x240 pikseli
• Kompresja MPEG-1
• Typowo na karcie 512MB mieści się ponad 100.000 zdjęć
• Automatycznie ustawiany czas migawki
• Możliwość zastosowania różnych typów obiektywów
• Możliwość rejestracji ciągłej. Tzn. na karcie MMC/SD pamiętana jest określona ilość ostatnich zdjęć.
• Wbudowany timer pozwala na opóźnienie rozpoczęcia nagrywania lub na dokonywanie rejestracji w określonych odstępach czasu.
• Automatyczne oznaczania zdjęć
• Zasilanie: 6-15V; Bardzo mały pobór prądu w stanie uśpienia (0,2mA)
• Możliwość zasilania z baterii 6F22 (ponad 10.000 zdjęć) lub A23 (ponad 1.000 zdjęć)
• Temperatura pracy: -40 +60 st. C
